Delhi Mess Control Hydraulic Pipeline System: DKYY Series Pipeline Engineering◆Planung des Bauprogramms basierend auf dem Produktlayout der Systemeinheit, Durchführung einer Karte des Benutzers vor Ort, Bestätigung der Arbeitslast und Planung eines spezifischen Bauprogramms

Produktdetails

Hydraulikleitungssysteme von Delhi: Serie DKYY

Rohrleitungsbau

◆ Bauplanung

Basierend auf dem Produktlayout der Einheit, die aus dem System besteht, werden Benutzer vor Ort kartiert, die Arbeitslast bestätigt und ein spezifisches Bauprogramm geplant.

◆ Rohrleitungsplanung

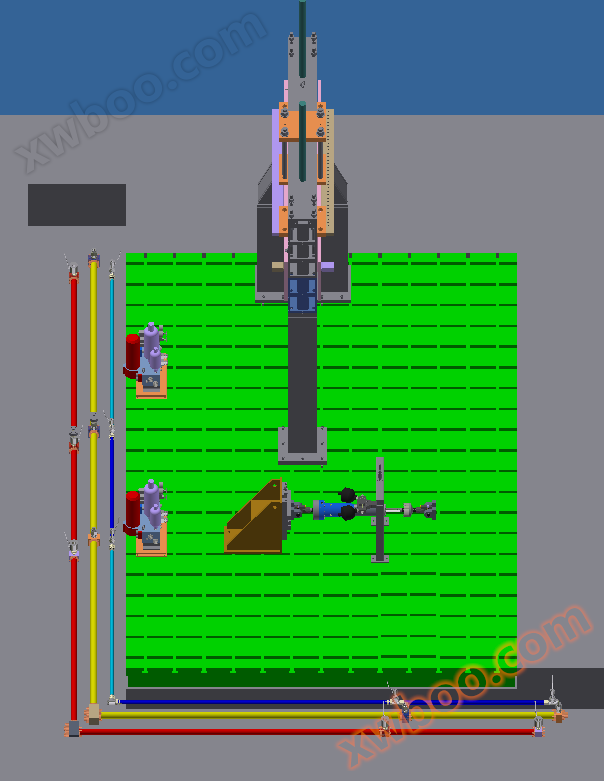

Auf der Grundlage der Kartenergebnisse vor Ort wird das Produktlayout der Einheit referenziert, ein analoges Rohrleitungssystem und eine Rohrleitungsanordnung vor Ort erstellt und eine Rohrleitungsplanung und eine Materialliste erstellt, die in der Anlage erstellt wurden.

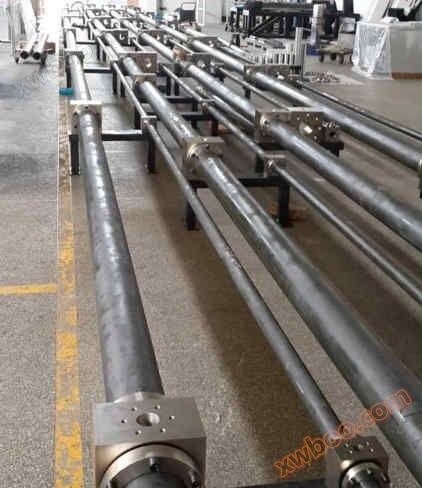

• Herstellung von Rohrleitungen in der Fabrik

Gemäß dem Rohrleitungsplan wird die Rohrleitungsvorfertigung und die Spülpressung in der Fabrik durchgeführt.

• Installation von Rohrleitungen vor Ort

Vorgefertigte Rohrleitungen in der Fabrik, Installation und Anpassung der Rohrleitungen vor Ort des Kunden.

◆ Spüldruck vor Ort

Pipeline Zusammensetzung

◆Beschaffung von Rohrleitungssystemen aus FinnlandGS umfasst hauptsächlich Hydraulikleitungen, Ventile und Akkumulatorstationen. Hydraulikleitungen zur Förderung von Hydraulikflüssigkeiten mit großvolumischen Akkumulatoren und Sicherheitsventilen am Ende der Hoch- und Niederdruckleitungen.

◆Druckrohr P liefert Drucköl für die Versuchseinrichtung, Arbeitsdruck 21MPa,Die Schnittstelle verfügt über ein DNV-zertifiziertes GS-Stoppflanzsystem und ein GS37°-Ausdehnungsflanzsystem. Das Rücklaufrohr R ist ein Rücklaufrohr für Müdigkeitsprüfgeräte mit einem Druck von 5 MPa und einer Durchflussgeschwindigkeit von weniger als 2 m/s; Ölentladungsrohr D ist für die Steuerung von Müdigkeitsprüfgeräten für Leckage von Ventilen und Aktoren mit einer Druckbeständigkeit von 5 MPa.

◆Die Rohrschnittstelle verwendet eine Walform-Schnittstelle.

◆Die Ventilblöcke sind aus Schmiedeteilen hergestellt, die Oberfläche ist vernickelt, und die Löcher entfernen und spülen, um die Reinigkeit zu gewährleisten.

◆Alle Hydraulikteile des Rohrsystems, durch die das Öl fließt, werden vorgespült und die Reinigkeit der Flüssigkeit entspricht oder übertrifft die entsprechenden Anforderungen der Normen ISO 4406, 16/13/9, NAS7 und < 5μ。

Rohrmaterial：

Mit kaltgezogenen nahtlosen Rohren aus Kohlenstoff- oder Edelstahl (nach DIN 2391).

Alle Rohrleitungen werden vor der Lieferung vorbehandelt und müssen bei der Installation vor Ort nicht gesäuert und phosphorisiert werden.

Vor der Lieferung bis zur Installation sind beide Enden des Rohres dicht geschlossen, um sicherzustellen, dass das Rohr sauber ist.

Rohrverbindungen:

Der Hauptkörper der Rohrleitung verwendet eine verschweißungsfreie Verbindungstechnik.

Anschlussteile für Rohrleitungen und Ventilblöcke entsprechend den Anforderungen vor Ort.

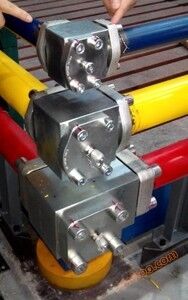

Für die Ecken und die dreifachen Teile werden Flansche mit Ventilblocken verbunden.

Nach Abschluss der Leitungsverbindung wird ein Drucktest durchgeführt, bei dem der Prüfdruck etwa das 1,5-fache des Arbeitsdrucks beträgt.
